Entwurf und Struktur

Material der Ventilkarosserie: Der Ventilkörper ist aus hochwertigem Legierungsstahl gefertigt und bietet eine hohe Festigkeit und eine hervorragende Verschleißfestigkeit.Dies ermöglicht es, den hohen Druck und häufige Einschläge innerhalb der Betonpumpe LKW Hydrauliksystem zu ertragen.

Elektromagnetische Aktoren: Es ist mit einem leistungsstarken elektromagnetischen Aktoren ausgestattet, der die Bewegung der Ventilspülung präzise und schnell steuern kann.Es verfügt über starke Störungssicherung und stabile Leistung.Der Teil des Codes "N9K4" stellt die spezifischen Eigenschaften der Magnetspule dar, wie z. B. die Isolationsklasse und den Schutzgrad.

Versiegelungsmechanismus: Das Ventil ist mit einem hochwertigen Versiegelungssystem aus speziellen Materialien ausgestattet, die sehr resistent gegen Öl, Verschleiß und Alterung sind.Verhinderung von Hydrauliköllecks und Gewährleistung des normalen Betriebs der Hydraulikanlage.

Arbeitsprinzip

Elektromagnetische Steuerung: Wenn die elektromagnetische Spule angetrieben wird, erzeugt sie ein Magnetfeld, das die Armatur anzieht und so die Ventilspülung bewegt.Abhängig vom Energiezustand der elektromagnetischen Spule, kann die Ventilspule in verschiedene Positionen geschaltet werden, wodurch die Hydraulikölflussrichtung innerhalb des Ventils gewechselt werden kann.

Strömungsmerkmale in Typ Y: Bei der Y-Konfiguration sind die Ventilspulen A und B in der neutralen Position an den Tankanschluss T angeschlossen, während der Druckanschluss P blockiert ist.Dies ermöglicht einen spezifischen Flussweg, der für Funktionen wie das Schwimmen von Hydraulikzylindern oder das Entladen von Systemen verwendet werden kann. Wenn die Ventilspülle durch den elektromagnetischen Aktor verschoben wird, ändert sich die Strömungsrichtung des Hydrauliköls zwischen den Port P, A, B und T,so die Bewegungsrichtung und -geschwindigkeit der hydraulischen Komponenten im hydraulischen System des Betonpumpenwagens steuern.

Leistungsmerkmale

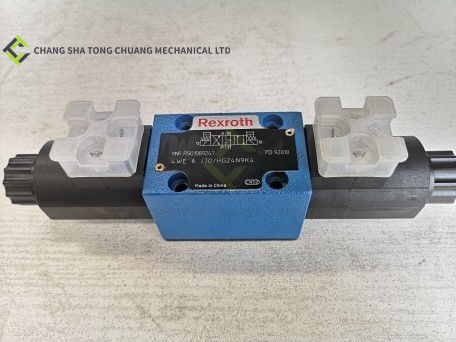

Schnelle Reaktion: Dank seiner fortschrittlichen Konstruktion hat das Magnetleitungsventil 4WE6J70/HG24N9K4 (Typ Y), 4WE6J7X/HG24N9K4 - B15 eine schnelle Reaktionsgeschwindigkeit.Es kann schnell die Strömungsrichtung des Hydrauliköls wechseln, wodurch das Hydrauliksystem des Betonpumpenlastwagens schnell auf Befehle des Bedieners reagieren kann, wodurch die Leistungsfähigkeit und Genauigkeit der Anlage erhöht wird.

Hochdruckbeständigkeit: Es ist so konzipiert, dass es hohen hydraulischen Druck aushält und den Anforderungen des Hochdruck-Hydraulischen Systems im Betonpumpenwagen entspricht.Es kann unter hohem Druck ohne Leckage oder Beschädigung stabil arbeiten, um die Zuverlässigkeit und Sicherheit des gesamten hydraulischen Systems zu gewährleisten.

Geeignete Strömungskapazität: Mit einer Nenngröße von 6 hat das Ventil einen geeigneten Durchflussbereich, um eine ausreichende Durchflusskapazität zu gewährleisten.Dies stellt sicher, dass die hydraulischen Komponenten des Systems eine ausreichende Versorgung mit Hydrauliköl erhalten können, wodurch sie reibungslos arbeiten können.

Niedriger Stromverbrauch: Der elektromagnetische Aktor ist mit dem Ziel konzipiert, Energie zu sparen und verbraucht relativ wenig Strom.Dies trägt nicht nur dazu bei, den Energieverbrauch des elektrischen Systems des Betonpumpenlastwagens zu reduzieren, sondern verlängert auch die Lebensdauer der Batterie und anderer Stromversorgungsgeräte.
