Entwurf und Struktur

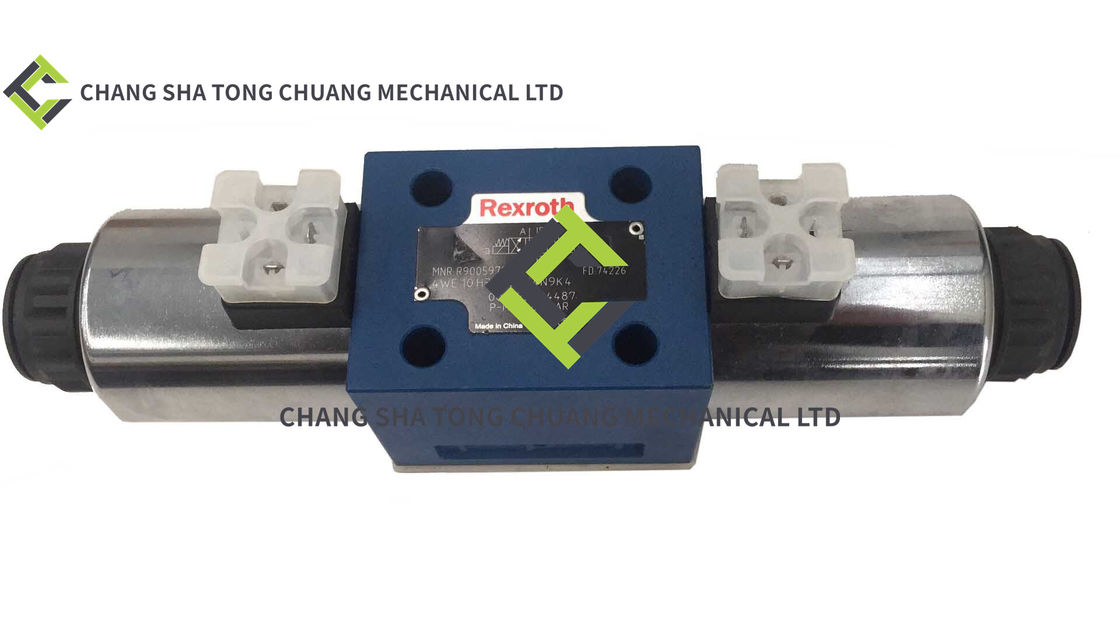

Struktur des Ventilkörpers: Der Ventilkörper des 4WE10H3X/CG24N9K4 besteht aus hochwertigem Legierungsstahl, der eine hohe Festigkeit und Verschleißfestigkeit aufweist,und kann dem hohen Druck und dem Aufprall des hydraulischen Systems im Betonpumpenwagen standhalten. Seine Struktur ist kompakt und vernünftig, was für die Installation und Verbindung in das hydraulische System bequem ist.

Elektromagnetische Aktoren: Es ist mit einem leistungsstarken elektromagnetischen Aktoren ausgestattet, der die Bewegung der Ventilspülung schnell und genau steuern kann.Der elektromagnetische Aktor verwendet eine Gleichspannungsversorgung von 24 V (CG24 im Modell), die eine starke Störungssicherheit und eine stabile Leistung aufweist. Der Teil "N9K4" im Modell gibt die spezifischen Eigenschaften der Magnetspule an,wie die Isolationsklasse und die Schutzniveau.

Versiegelung: Das Ventil ist mit einem hochwertigen Dichtungssystem ausgestattet, um eine zuverlässige Dichtungsleistung zu gewährleisten.Wirksam verhindert Hydrauliköllecks und gewährleistet den normalen Betrieb des Hydrauliksystems.

Arbeitsprinzip

Elektromagnetische Steuerung: Wenn die elektromagnetische Spule angeschaltet wird, erzeugt sie ein Magnetfeld, das die Armatur anzieht und die Ventilspülung in Bewegung bringt.Nach den verschiedenen Energiezuständen der elektromagnetischen Spule, kann die Ventilspülung in verschiedene Positionen geschaltet werden, wodurch die Umschaltung der hydraulischen Ölflussrichtung im Ventil realisiert wird.

Durchflusssteuerung: Bei der H-Funktion sind bei neutraler Ventilspule alle Schaltstellen (P, A, B, T) miteinander verbunden, so dass das Hydrauliköl zwischen den Schaltstellen frei fließen kann.Dies bietet einen speziellen Strömungsweg für das hydraulische System, mit dem Funktionen wie Systementladung und Ölrückgabe erreicht werden können.die Strömungsrichtung des Hydrauliköls zwischen den Schaltstellen P, A, B und T werden geändert, um die Bewegungsrichtung und -geschwindigkeit des Hydraulikzylinders oder des Hydraulikmotors im Hydrauliksystem des Betonpumpenfahrzeugs zu steuern.

Leistungsmerkmale

Hohe Reaktionsgeschwindigkeit: Dank der fortschrittlichen Konstruktion des elektromagnetischen Aktoren und der Ventilspulenstruktur verfügt das 4WE10H3X/CG24N9K4-Solenoid-Richtungsregelventil über eine sehr hohe Antwortgeschwindigkeit.Es kann schnell die Strömungsrichtung des Hydrauliköls wechseln, so daß das hydraulische System des Betonpumpenfahrzeugs schnell auf die Steuerbefehle des Bedieners reagieren und die Betriebseffizienz und Genauigkeit der Anlagen verbessern kann.

Hochdruckbeständigkeit: Es ist so konzipiert, dass es hohem hydraulischem Druck, typischerweise bis zu einem bestimmten Nenndruck, standhält.Dies ermöglicht es, stabil im hochdruckenden hydraulischen System des Betonpumpenlastwagens ohne Leckage oder Beschädigung zu arbeiten, um die Zuverlässigkeit und Sicherheit des gesamten hydraulischen Systems zu gewährleisten.

Gute Durchflusskapazität: Mit einer Nenngröße von 10 hat das Ventil eine relativ große Durchflussfläche,die eine ausreichend große Durchflusskapazität zur Erfüllung der Anforderungen des Hydrauliksystems des Betonpumpenlastwagens für Hochstrom-Hydrauliköl liefern kannDies stellt sicher, daß die hydraulischen Komponenten des Systems ausreichend hydraulisches Öl erhalten und reibungslos arbeiten können.

Niedriger Stromverbrauch: Der elektromagnetische Ventilantrieb ist energiesparend konzipiert und hat einen relativ geringen Stromverbrauch.Dies trägt nicht nur dazu bei, den Energieverbrauch des elektrischen Systems des Betonpumpenlastwagens zu reduzieren, sondern auch dazu beiträgt, die Lebensdauer der Batterie und anderer Stromversorgungsgeräte zu verlängern.
